De gehele bekabeling naar de units is analoog 12 volt.
Hieronder leggen we de bekabeling aan de hand van wat foto´s verder uit.

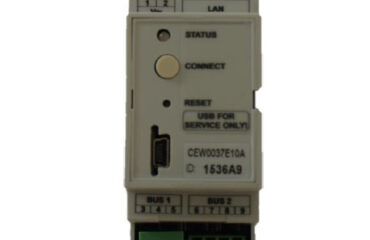

Wij adviseren om in de meterkast de transformator, besturingen en gateway op een montagerail te plaatsen. Vervolgens wordt elders in een universele inbouwdoos het Touchscreen met deze unit verbonden d.m.v. een 4-aderige kabel. De eenheid in de meterkast stuurt dan met een 3-aderige kabel de units aan.

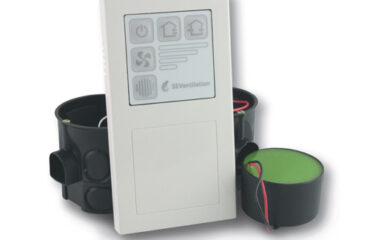

Hierboven ziet u de universele inbouwdoos voor de MoveAir-Control.
De units worden vanuit deze eenheid direct aangestuurd door middel van een 3-aderige kabel.

Stuur stroom kabel. Let wel op dat zowel de 3-aderige als de 4-aderige kabels verschillende kleuren moeten hebben. Deze kabels kunnen desgewenst bij ons besteld worden.
Bij iedere besturing vindt u een uitgebreide PDF file met instructies.
Heeft u desondanks nog vragen? Bel dan gerust met Dick Hoogendam voor technische ondersteuning. Dick is bereikbaar op telefoonnummer 06-10771014.
